Objekt des Monats: Von der Invalidenstraße 110 bis Adlershof. Eine Hausfassade und das morphologische Modell eines idealen Kristalls

Objekt des Monats 02/2024

Abb. 1 Kristall Gesamtansicht

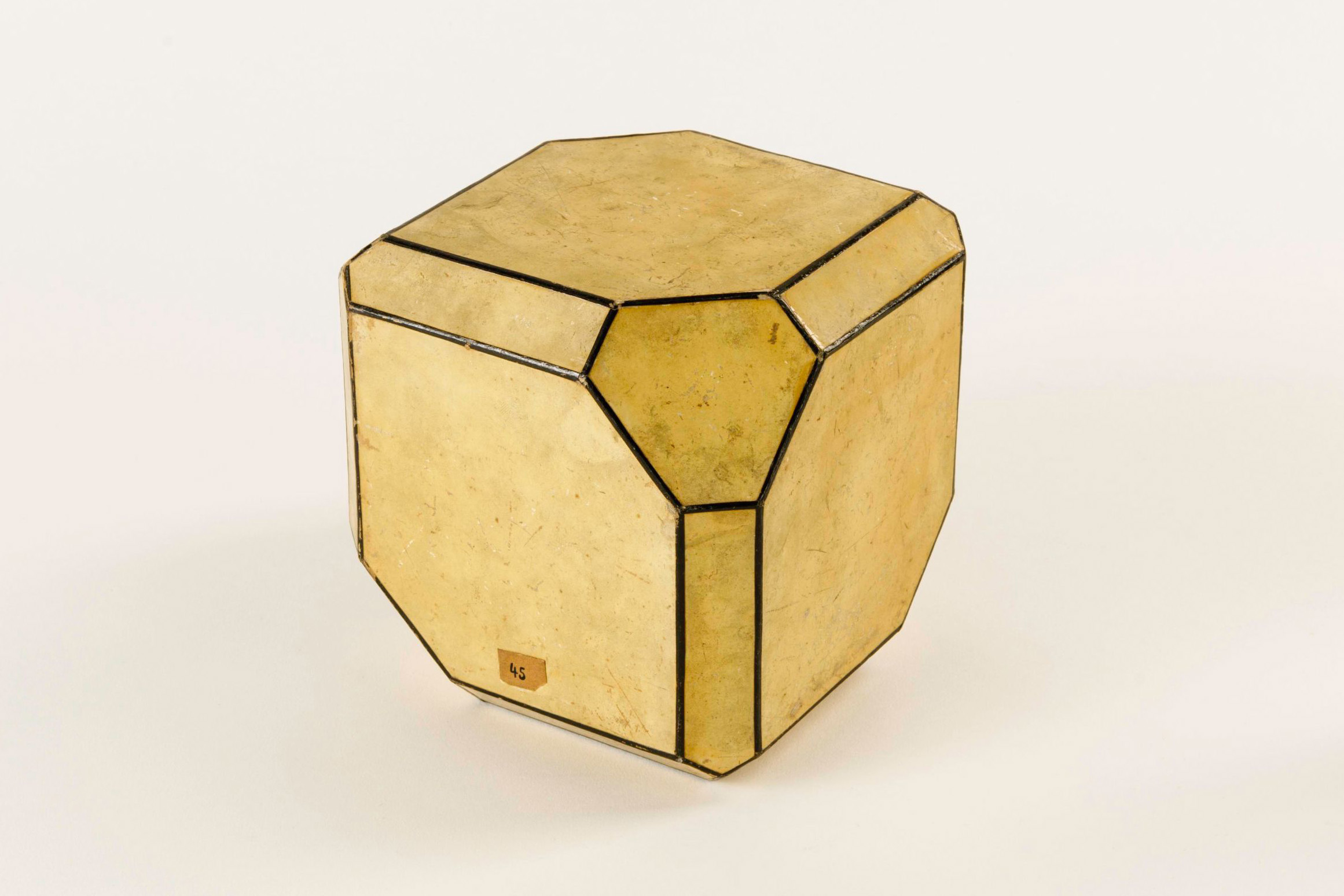

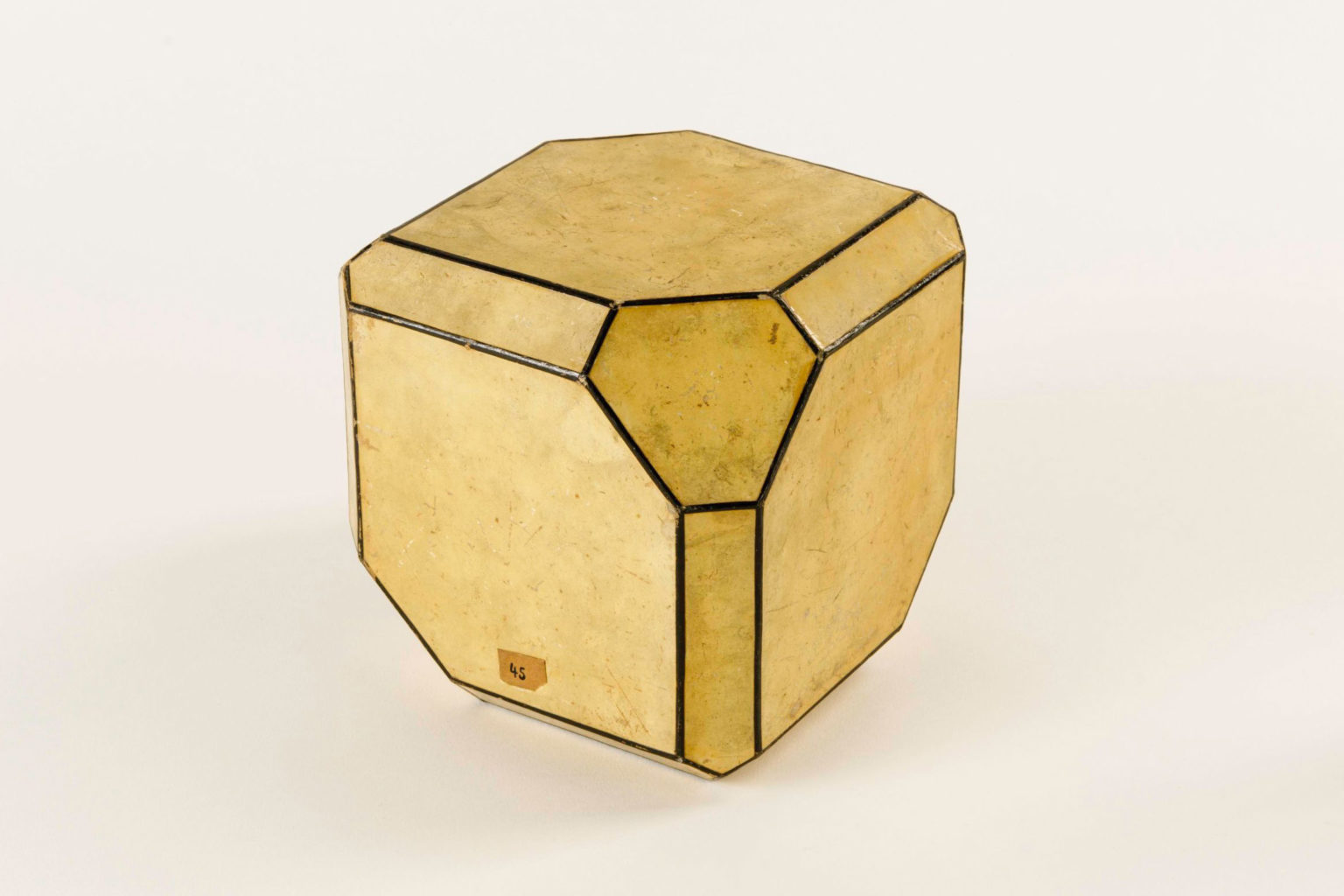

Abb. 1 Kristall Gesamtansicht. Foto: Dr. Holm Kirmse

Das Modell (Abb. 1) zeigt die ideale Form eines Kristalls. Hier handelt es sich um die Kombination dreier Formen, die im kubischen Kristallsystem vorzufinden sind. Wegen der Größe der Flächen fällt zuerst der Würfel ins Auge. In der Kristallographie nennt man ihn Hexaeder, weil er von sechs gleichartigen Flächen begrenzt ist. Die zweite Form ist ein Tetraeder (von 4 Flächen begrenzt). Die dritte Form ist durch zwölf gleichartige Flächen begrenzt und wird Rhombendodekaeder genannt. Die einzelnen Flächen der drei Formen können mit Indices versehen werden. Millersche Indices entsprechen den reziproken Werten der Schnittpunkte einer Fläche mit den Achsen x, y und z: Diese drei Achsen stehen im kubischen Kristallsystem senkrecht aufeinander und sind gleich lang. Im Falle des Rhombendodekaeders schneidet eine Fläche immer zwei Achsen im gleichen Verhältnis, während die dritte Achse nicht geschnitten wird. Die Achsenabschnitte sind demnach 1 : 1 : ∞. Die dazu reziproken Werte sind 1 : 1 : 0. Bei entsprechender Wahl der Achsen erhält man für die zum Betrachter hinzeigende Fläche die Millerschen Indizes (110), gesprochen: „eins eins null“.

Miller_Indizes_Ebenen
Räumliche Lage von Flächen in einem Hexaeder und die jeweiligen Millerschen Indizes. Quelle: Wikipedia - Datei: Miller Indizes Ebenen.png - Erstellt: 27. März 2006 (Der ursprüngliche Uploader war Noamik bei der deutschsprachigen Wikipedia) CC BY-SA 3.0
Die mathematische Betrachtung der Symmetrieeigenschaften von Kristallen lässt sich nicht nur in Formeln fassen, so mancher sieht diese Formen auch in ganz anderen Zusammenhängen. Und damit zur Invalidenstraße 110: Bevor das Institut für Physik der Humboldt-Universität zu Berlin im Jahr 2003 zum jetzigen Standort auf dem Campus Adlershof umzog, befand es sich als Institut für Physik und Elektronik in dem Gebäude Invalidenstraße 110 an der Ecke zur Chausseestraße (siehe Foto unten rechts). Bestandteil des Instituts war auch das Institut für Kristallographie mit seinen Forschungsschwerpunkten Kristallwachstum und Kristallcharakterisierung. Der Studiengang Kristallographie wurde durch eine umfangreiche Lehrsammlung unterstützt. Heute ist die Kristallographie Teil der Spezialisierungsrichtung Festkörperphysik im Masterstudiengang Physik. Die Lehrsammlung Kristallographie existiert weiterhin.
Abb. 2 Kristall

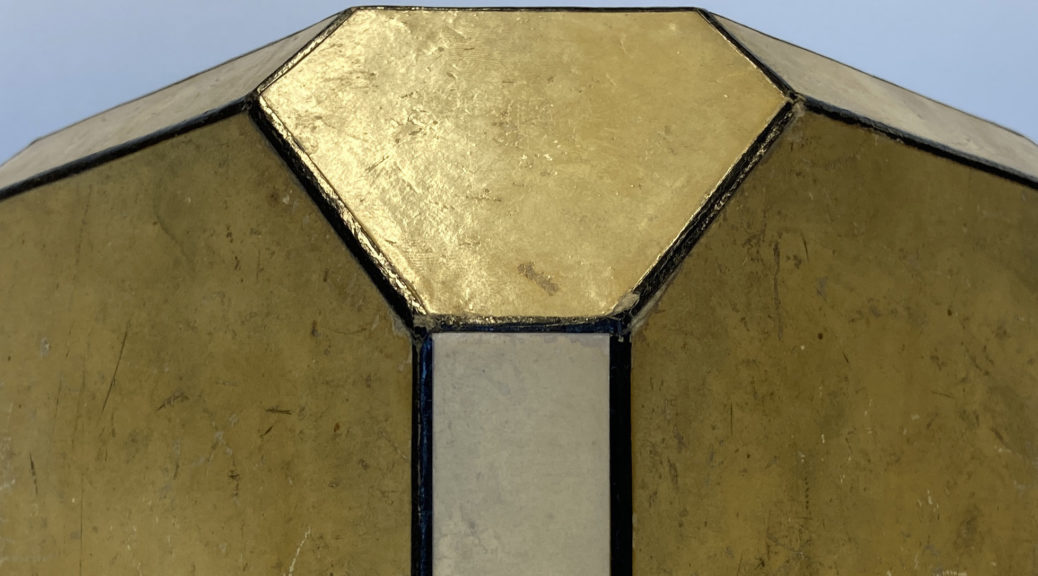

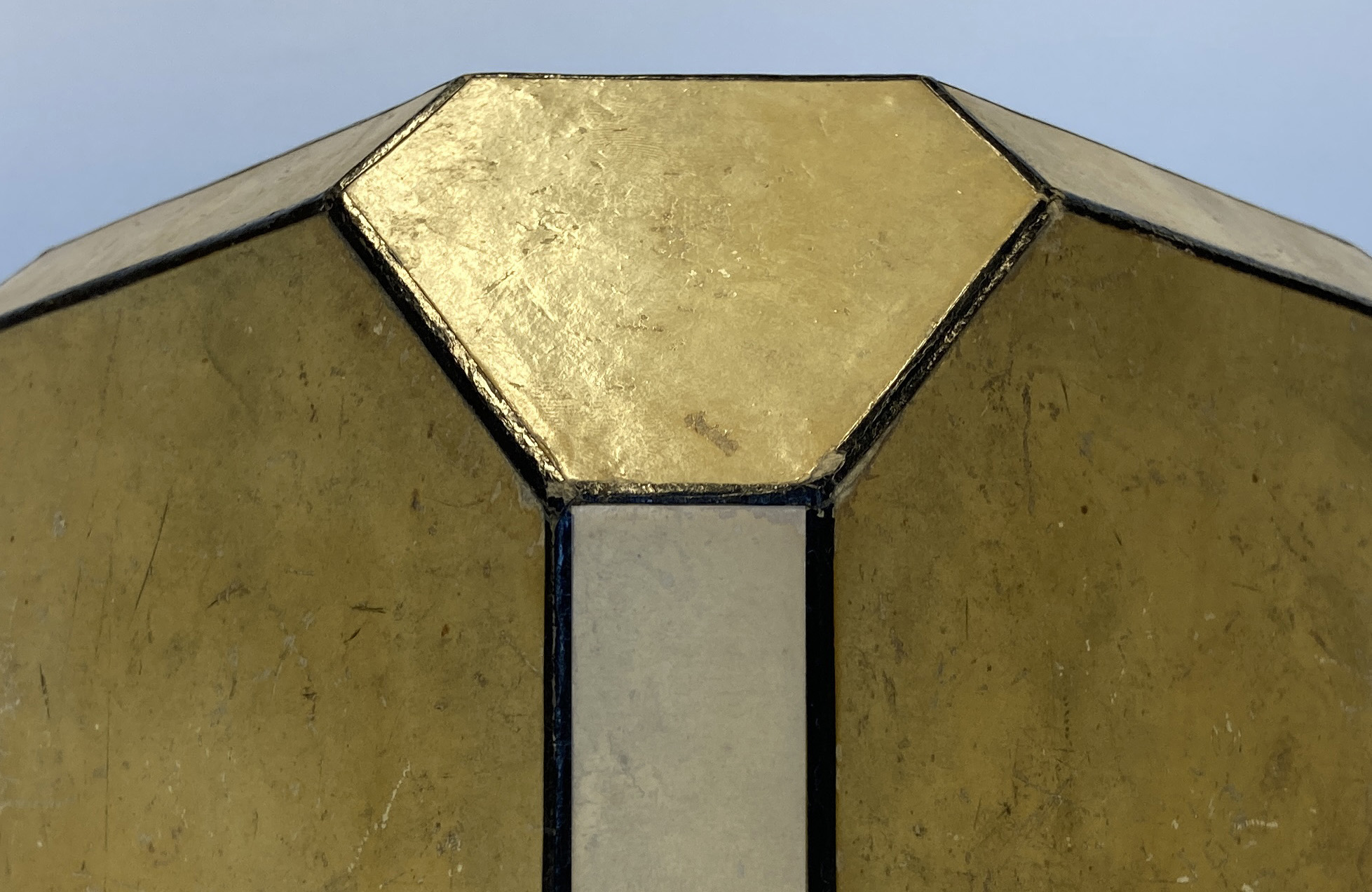

Abb. 2 (links): Gleiches Polyedermodell gesehen aus einer anderen Perspektive. Für die hier vorliegende Betrachtung ist die (110)-Fläche optisch kenntlich gemacht. Das auch ins Auge fallende unregelmäßige Sechseck über der Fläche wird durch die Millerschen Indizes (111) identifiziert. (Siehe zur besseren räumlichen Veranschaulichung weiter oben die schematische Darstellung von Flächen mit den Indizes (100), (110) und (111)). Foto: Dr. Holm Kirmse
Abb. 3 Hausfassade Inv. 110

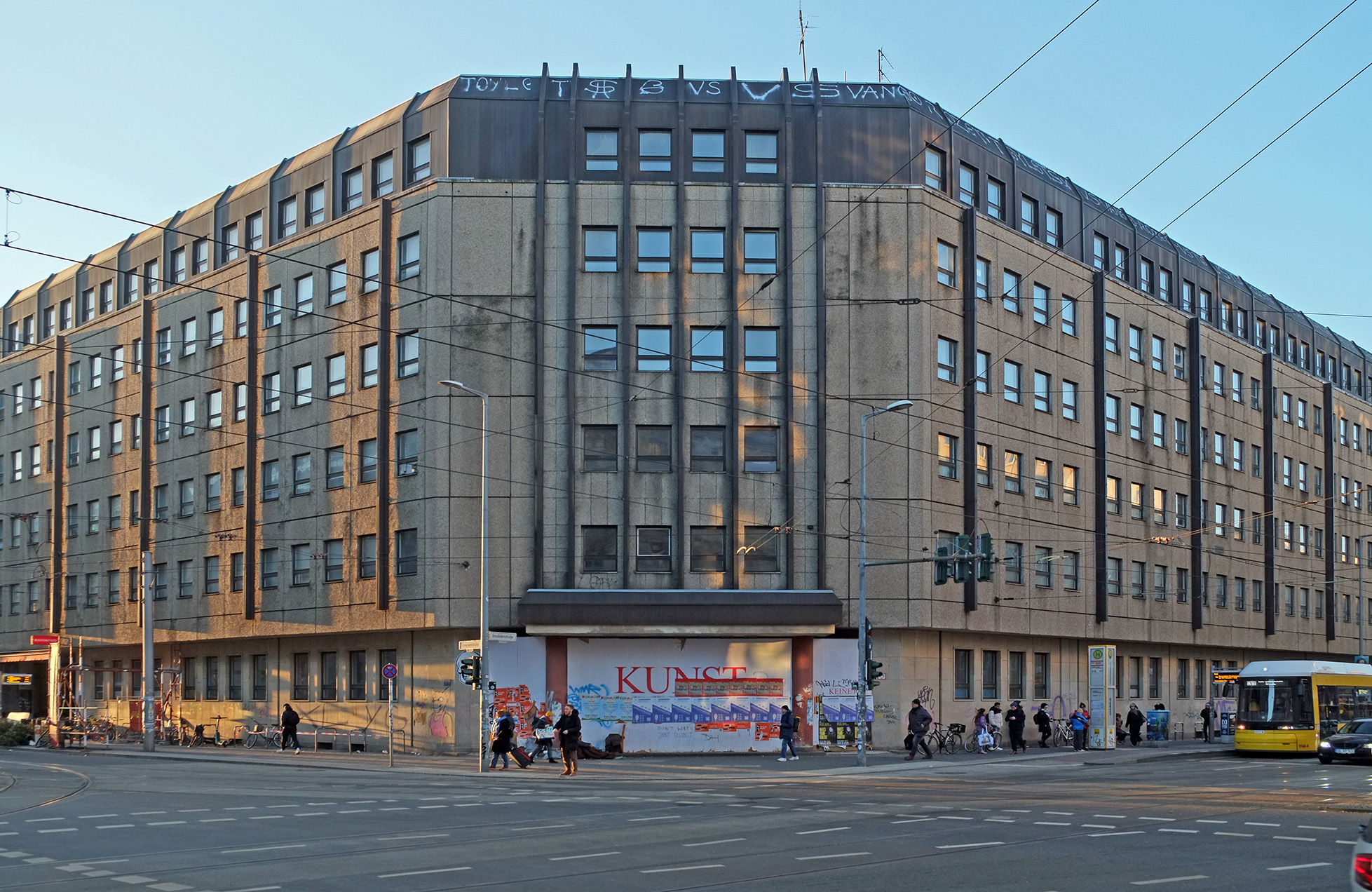

Abb. 3 (rechts): Fassade des Institutsgebäudes Invalidenstraße 110. Foto: Oliver Zauzig

Die Fassade des ehemaligen Institutsgebäudes mit ihren Flächen parallel zu Invaliden- und Chausseestraße ist zur Kreuzung hin abgeschrägt, so dass eine zusätzliche dritte Fläche entstanden ist, in der sich der Haupteingang befindet. Ob beabsichtigt oder nicht: legt man das Achsensystem entlang der Hauskanten, dann entsprechen die Millerschen Indizes dieser dritten Fläche exakt der Hausnummer des Gebäudes. Was sich jetzt liest wie eine der unzähligen Verschwörungserzählungen ist wohl reiner Zufall. Bekanntlich ist die Eins Eins Null auch die Rufnummer der Polizei, Physiker und Chemiker erkennen darin das Element Darmstadtium und als Binärsystem spielt es in der Informatik eine wichtige Rolle. Und sollten Sie doch einen Zusammenhang zwischen der Idealform eines Kristalls und der Hausfassade erkennen, so sei nicht nur darauf verwiesen, dass das Gebäude laut Informationen der Technischen Abteilung 1981 entstanden ist, sondern dass es vor 1920 an dieser Adresse das Gasthaus „Zum Kuhstall“ gab, so zumindest lässt es sich bei Foto Marburg recherchieren.

Die Technische Abteilung der HU hat im Dezember 2023 die Liegenschaft Invalidenstraße 110 an die Senatsverwaltung für Stadtentwicklung, Bauen und Wohnen für die anstehenden Umbau- und Sanierungsmaßnahme übergeben. Geplant ist diese in den kommenden fünf Jahren durchzuführen.

Autor: Dr. Holm Kirmse

Leiter der Kristallographischen Lehrsammlung
Newtonstraße 15
12489 Berlin
